　　FFC排线就连接方式而言分两种：插接型ffc排线以及焊接型ffc排线。

　　焊接型ffc排线就是排线两端是镂空型导体，没有胶膜及补强板。如图所示：

　　焊接型ffc排线

　　这种两端都是镂空型导体(俗称为光铜线)的ffc排线，是把ffc排线两端的导体直接焊接与设备的电路板针脚上，这种不我们此次讨论的范围，本章内容主要是针对端部带补强板的插接型ffc排线分析其如何与fpc连接器的连接方式，即ffc排线到底是怎么插入fpc连接器。那么插接型ffc排线是什么样的呢?

　　插接型ffc排线

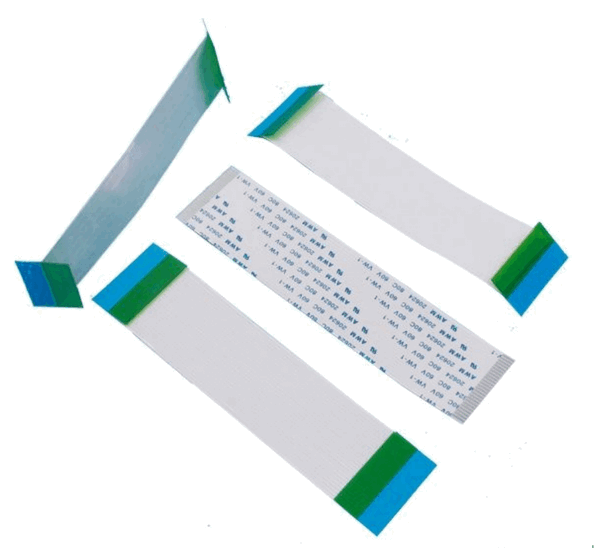

　　像如图这种两端一面是金手指，另一面是蓝色的补强板这种就是插接型ffc排线，由于ffc排线是超柔软的，而插入fpc连接器时，就需要把两端的插接端强度加强一些，于是一般ffc排线厂家会选择在ffc排线两端金手指的相反面贴上一定厚度的补强板，这个蓝色补强板不只是起到加强插接端厚度的作用，还起到调节插接端厚度的作用，一般fpc连接器的槽隙是0.3mm厚，所以当我们要将ffc排线插入fpc连接器时，还是需要选择合适的补强板厚度，使得ffc排线插接端的厚度刚好是0.3mm厚度或者稍稍厚一点，这样与fpc连接器匹配刚好不是太紧，方便插入，也不会太松，以免会松掉。

　　根据fpc连接器的类型不一样，ffc排线有横向水平插入和垂直竖直插入fpc连接器。根据使用的特殊环境分单手握排线插入或双手握排线插入。

　　1)注意排线插接端补强板上的记号线。 下面左图这种卧贴抽屉锁fpc连接器以及右图翻盖下接fpc连接器，与这种连接器连接时，ffc排线需水平缓缓插入，而且大拇指与食指要压紧ffc排线的补强板处，同时要避免手指接触ffc排线的金手指，将ffc排线水平平稳插入fpc连接器，为了让ffc排线金手指

　　翻盖下接fpc连接器

　　导体与fpc连接器的针一 一对应，需要在ffc排线的补强板上画上记号线，这个很重要，能够让操作者知道将ffc排线插入的深度以及保证不会将排线插歪了。如图所示，在蓝

　　补强板划线ffc排线

　　色补强板上画了一根黑线，这根黑线就是记号线，即当我们将ffc排线插入连接器时，刚好插到这根线的位置，就不要再把ffc排线推进了，同时我们保证这根线与fpc连接器边缘在一条线，这样能确保ffc排线不会插歪了，否则可能会出现功能异常抑或会造成电路短路。

　　2)特殊狭小的空间安装ffc排线与连接器，单手握住排线不要插入，可以把补强板尾部做成半剥离状态，当将ffc排线插入fpc连接器时，可以一只手握住排线插接端，另一只收抓住蓝色补强板半剥离的尾部部分，双手将ffc排线推入连接器中。

　　补强板半剥离ffc排线

　　3)注意ffc排线不要出现弧形，一定要平整，要让ffc排线的补强板与fpc连接器的槽孔面平行，这样插入fpc连接器，不要对ffc排线的端部导体造成刮伤。

　　4)如果发现ffc排线端部不平齐(ffc排线端部线与线身成105°以上或75°以下)或者有劈锋，可以先用闸刀切除0.3~0.5mm，让排线端部平齐后，再插入fpc连接器。
