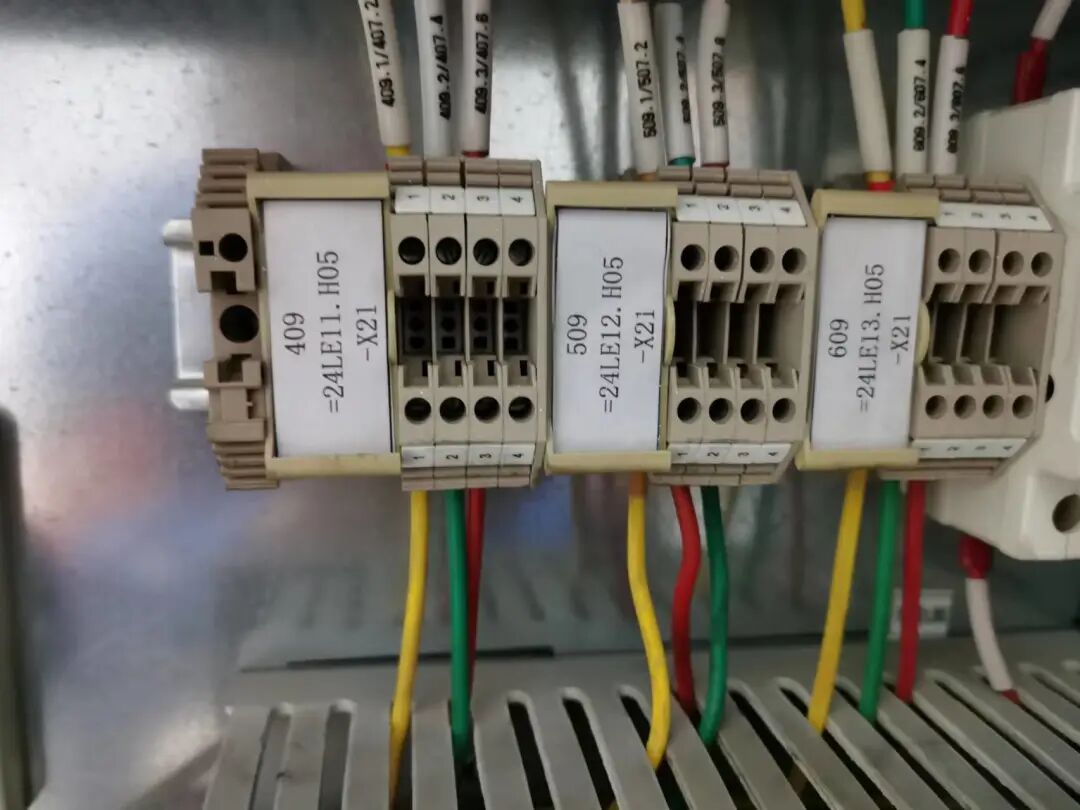

　　端子的种类和用途如下述∶

　　1)一般端子。适用于屏内、外导线或电缆的连接，即供同一回路的两端导线连接之用。

　　2)连接端子。可通过绝缘座上的切口将上、下相邻端子连接，可供各种回路并头或分头。

　　3)试验端子。一般用在交流电流回路，以便接入试验仪器时，不使电流互感器开路。

　　4)试验连接端子。既能提供试验，又可供并头或分头用的端子。

　　5)保险端子。用于需要很方便地断开回路的场合，例如接入交流电压回路。

　　6)光隔端子。端子上装有光隔离元件，适用于开入回路。

　　7)终端端子。用于固定或分隔不同安装单位的端子排。

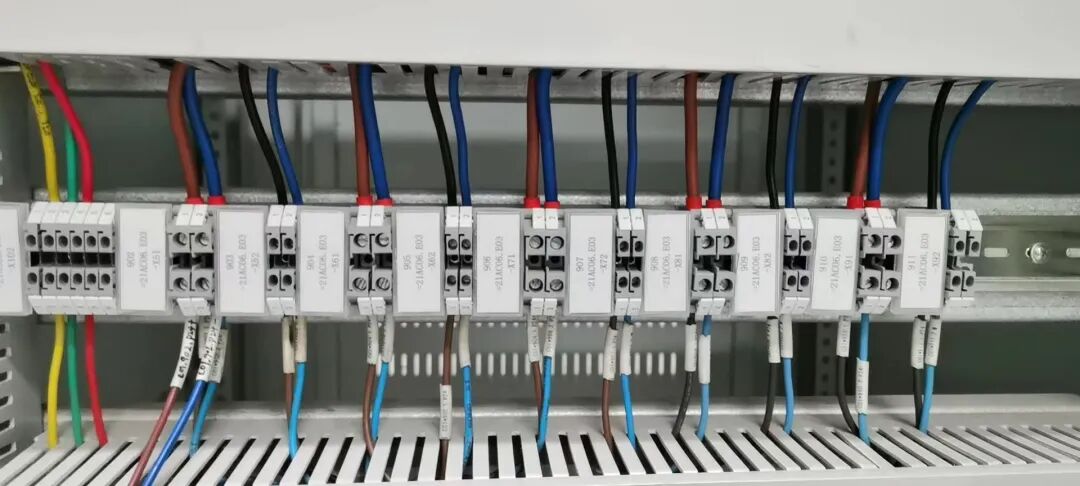

　　端子排的排列原则是什么?

　　端子排的排列原则是∶按方便接线的原则，布置在屏的左侧或右侧。在同一侧端子排上，不同安装单位端子排的中间用终端端子隔离，每一安装单位的端子排一般按回路分类成组集中布置。原则上可按下列要求设计。

　　1)按照“功能分区，端子分段”的原则，根据继电保护屏端子排功能不同，分段设置端子排。

　　2)端子排按段独立编号，每段应预留备用端子。

　　3)公共端、同名出口端采用端子连线。

　　4)跳闸出口采用红色试验端子，并与直流正电源端子适当隔开。

　　5)交流电流和交流电压采用试验端子。

　　6)一个端子的每一端只能接一根导线。

　　端子排的表示方法?

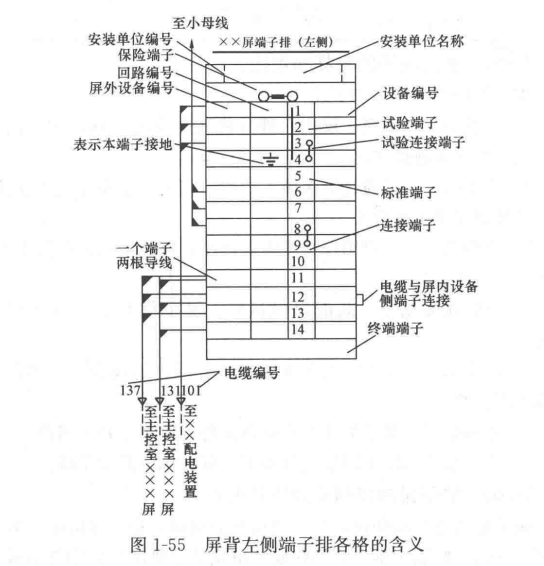

　　端子排图一般分为4栏，各格的含义(左侧端子排各格顺序为自右向左，右侧端子排各格顺序为自左向右)如图1-55所示。

　　第一格∶表示连接屏内设备的文字符号及该类设备的接线端子编号。

　　第二格∶表示接线端子的排列顺序号和端子的类型。

　　第三格∶表示回路标号。

　　第四格∶表示控制电缆或导线走向屏外设备或屏顶设备的符号及该设备的接线端子号。

　　控制电缆的编号应符合哪些要求?

　　控制电缆的编号应符合下列要求∶

　　1)能表明电缆属于哪个安装单位;

　　2)能表明电缆的种类、芯数和用途;

　　3)能表明电缆的走向。

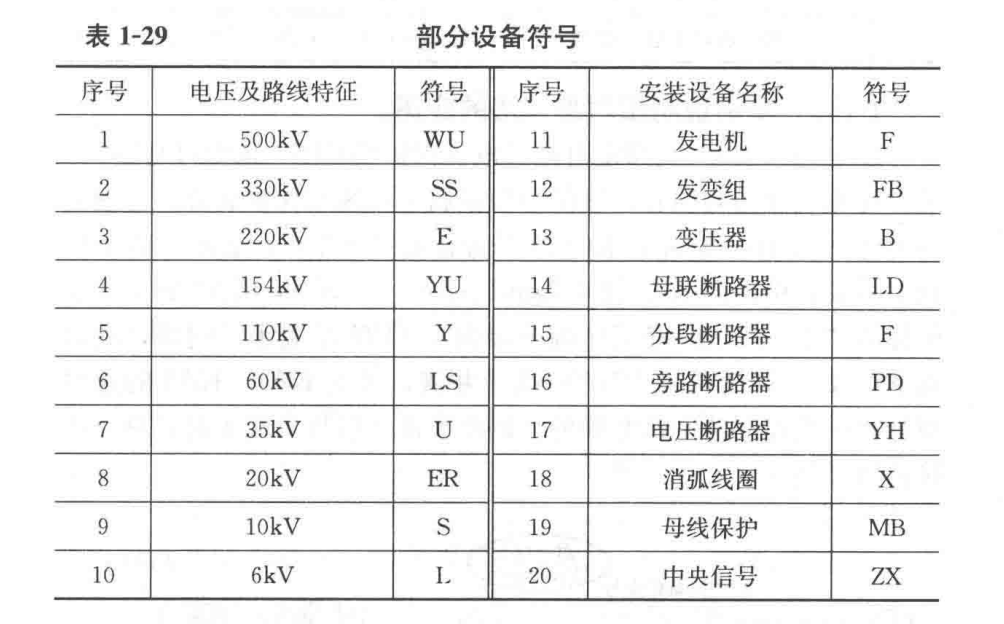

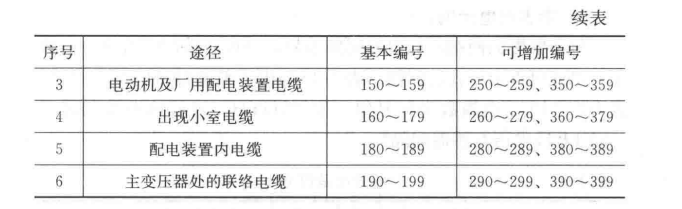

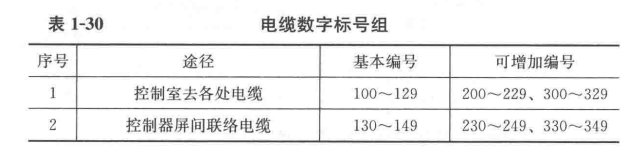

　　每条电缆的两端应标以相同的编号，每根芯线都印有阿拉伯数字，由此可查出要找的回路。表1-29列出了部分设备的拼音符号，表1-30列出了电缆数字标号组。如“2UYH”表示该电缆归属于35kV1Ⅱ段电压互感器间隔。

　　什么叫相对编号法

　　相对编号法是一种电气连接的方法。即每一条连接导线的任一端标以对侧所连接设备的标号和端子号。在图上可找到所需连接的端子，却看不到线条，一个相对编号代表一个接线线头，一对相对编号代表一根连接线。如果在某设备接线端子旁有两个标号，说明该端子上接有两根导线，而对于微机保护屏则采用直接编设备文字符号法(与展开图相一致的设备文字符号)表1-29和表1-30为设备符号和电缆数字标号组。

　　举例说明相对编号法的应用

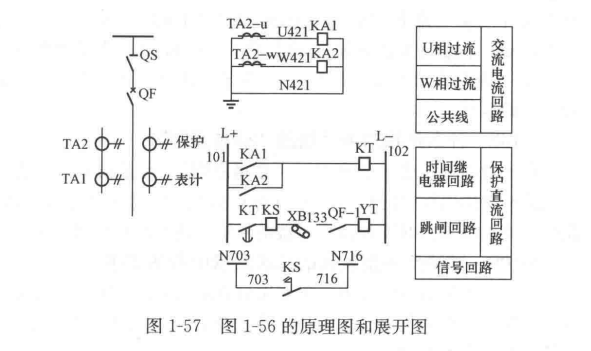

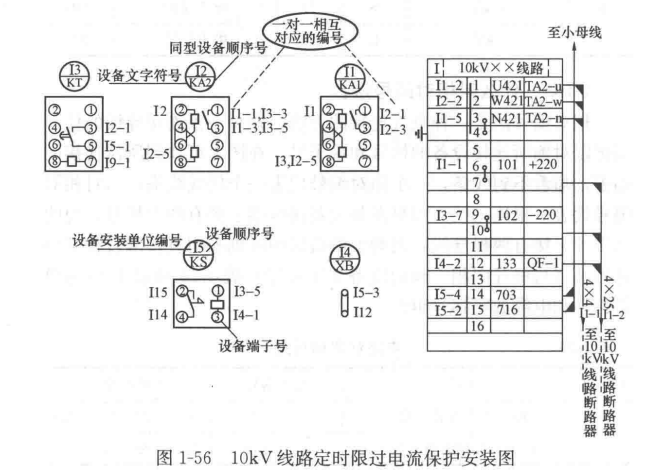

　　图1-56为10kV线路定时限过电流保护安装图，该图可与图1-57 的原理和展开图对照看，该保护装置属于传统型保护装置。在图1-56中左上方的设备KA1的①端子旁标有“I2-1”，表示该端子连到I号安装单位的KA2继电器的①端子。对等的，KA2的①端子旁标有"I1-1"，即表示该端子接向KAl的①端子。同理，继电器KA1的③端子与KA2的③端子并接，表明KAl、KA2的这两对动合触点在回路中是并联的，以此类推(但每个端子最多只允许接两根导线)。

　　屏内设备接线和端子排接线可以统一起来阅读∶在端子排右侧的①、②号端子是从电流互感器TA2的U、W相绕组通过电缆来的，U相电流继电器KA1的线圈一头接线端子②，通过端子排①号端子连接到电流互感器TA2-u，回路编号为U421;W相电流继电器KA2的线圈一头接线端子②，通过端子排的②号端子连接到电流互感器TA2-w，回路编号为W421。KA1和KA2线圈的另一头接线端子⑧并联后，通过端子排的③号端子连接到电流互感器的中性点TA2-n回路编号N421，从而完成了交流回路的不完全星形连接。KA1和KA2的动合接点在端子并联后，一端端子①接到时间继电器KT的延时闭合的动合触点端子③，与KA1和KA2的端子①共同连正电源101回路;另一端端子⑤接信号继电器KS线圈端子①，KS线圈的另一端端子③与出口压板 XB端子①相连，XB端子②经端子排第⑩号端子引出断路器操动机构。定时限过流保护经压板 XB的投、退控制，出口到断路器跳闸线圈。信号继电器KS掉牌接点引出到703、716回路，发保护动作信号。
