HDMI的材质及注意事项

在网上商城，我们看到最多的HDMI线一般橡胶外观，也有编织外观。有些是两头一样接口，有些是带转换器转换其他格式的数据线。线束加工工厂都能生产这样的HDMI数据线，为的就是满足不同用户需求。

线束加工生产的HDMI材质编织外观的是由：高密度有色尼龙编织网+高品质注塑铁粉磁芯+双面4层铝箔和高密度双层屏蔽编织网+纯铜镀锡抗氧化线芯+插头铜壳镀金15U〞组成。

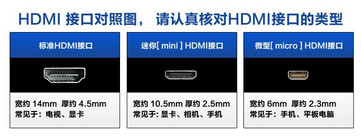

在线束加工工厂生产的HDMI接口可以分为 Type A 、Type B、 Type C 、Type D 四种类型。

A型是标准的19针HDMI接口，普及率最高。

B型接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI 连接。

C型接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。

D型为最新的一个接口模式。主要是应用在移动手机、部分平板电脑也采用此接口。

HDMI线束使用注意

1.HDMI线的使用过程中，要避免线材过度弯曲，比如经常对折、缠绕都有可能损坏线路的线芯或屏蔽层。一般沿着弧形弯曲，不会损坏线缆。对于线束加工来说，在选择材质的时候就要考虑用户在使用过程中会遇到的问题。

2.注意接口镀金亮度，现市面上品质较好的HDMI线都采用24K镀金，这样可以有效解决插头多次插拨后接触不良的问题，以免出现信号丢失的现象，影响画面效果。线束加工工厂如果选用上述接口，那对于消费者来说是一件好事。

3.线束加工工厂在布线之前一定要用设备测试过线材质量OK后才能正式敷设， 放线时两端连接头戴好防尘帽缠好防水胶，尽量开槽放线，穿管不要硬拉，不要扭曲和打结，以免造成破坏，导致HDMI内部的电容和特性阻抗结构，造成信号的衰减失真。HDMI头比较脆弱，建议埋线时必要可以埋两条线以上做为备用，一定要和强电的电线隔离。
