摘要:

电缆接线端子和电缆终端头是电缆连接中常见的组件。本文详细解释了两者的定义、功能、应用场景及主要区别,帮助读者了解如何选择合适的连接方案,确保电力系统的安全与稳定。

正文:

在电缆连接和维护过程中,电缆接线端子和电缆终端头是常见的两个组件。它们虽然都有连接电缆的作用,但在具体功能和应用场景上存在显著差异。以下将详细介绍两者的区别,以帮助您更好地理解和应用这两种组件。

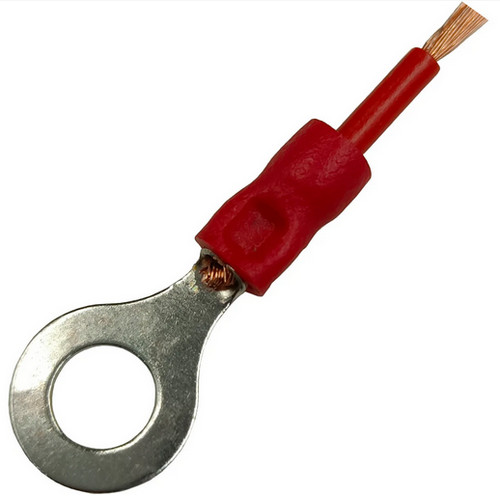

一、电缆接线端子的定义和功能

电缆接线端子,通常称为端子,是用于连接电缆与设备或电缆与电缆之间的连接件。它的主要功能是实现电气连接,确保电流顺利传输。接线端子种类繁多,如螺钉式、压线式、插拔式等,广泛应用于电气设备、控制柜、配电箱等场合。

主要功能:

1. 实现电气连接:确保电缆与设备之间的可靠连接,保证电流的传输效率。

2. 方便维护:通过接线端子,电缆连接变得更加简便,便于设备的检修和更换。

3. 安全绝缘:高质量的接线端子能够提供良好的绝缘性能,确保使用安全。

二、电缆终端头的定义和功能

电缆终端头是指电缆在与设备或其他电缆连接时,用于保护电缆末端的装置。它的主要功能是密封和保护电缆末端,防止环境因素如水分、灰尘等的侵入,同时提供机械支持和电气连接。终端头通常分为冷缩终端和热缩终端,广泛应用于电力、通信等领域。

主要功能:

1. 密封保护:终端头密封性能优越,防止水分和灰尘进入电缆,延长电缆使用寿命。

2. 机械支撑:提供对电缆末端的支撑和保护,防止机械损伤。

3. 电气连接:确保电缆末端与设备的可靠连接,保证电气性能稳定。

三、电缆接线端子与电缆终端头的主要区别

1. 功能不同:

• 接线端子主要用于实现电气连接,便于设备间的电缆连接和拆卸。

• 终端头主要用于密封和保护电缆末端,防止环境侵害,同时提供机械支持。

2. 应用场景不同:

• 接线端子广泛应用于配电箱、控制柜等需要频繁连接和维护的场所。

• 终端头多用于电缆的末端处理,如电力电缆接入设备时的保护和连接。

3. 结构不同:

• 接线端子通常为金属材质的连接件,有螺钉式、压线式等多种结构。

• 终端头由绝缘材料制成,有冷缩和热缩两种主要形式,结构更复杂。

4. 安装方法不同:

• 接线端子的安装较为简单,通常通过螺钉或压线方式固定。

• 终端头的安装需要一定的技术,冷缩终端通过冷缩套筒安装,热缩终端则需要加热工具进行安装。

四、如何选择合适的组件

选择合适的连接组件需要根据具体的应用需求进行判断。如果主要目的是实现电气连接并便于维护,接线端子是更好的选择;如果需要对电缆末端进行密封保护,电缆终端头则是更合适的选择。

总结来说,电缆接线端子和电缆终端头在电气连接和保护中扮演着不同的角色,了解两者的区别和应用场景,有助于选择合适的连接方案,确保电力系统的安全与稳定。
