一、什么是汽车排线线束？

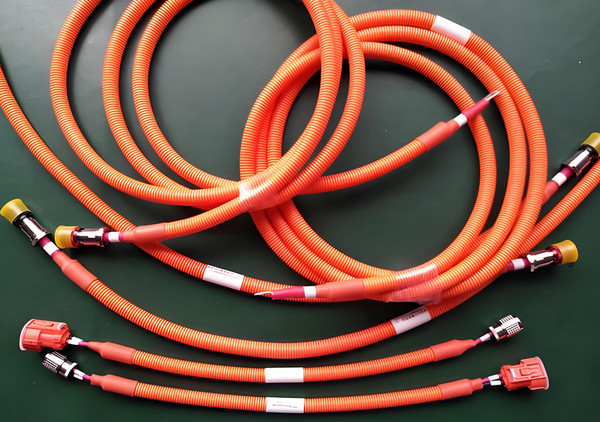

汽车排线线束（Wiring Harness）是将各种电线、连接器、端子以及其他电气组件组合在一起的结构，用于将电力和信号传输至汽车的各个部件和系统。它是汽车电气系统中的“神经网络”，在整车的运作中起着至关重要的作用。

二、线束的基本组成部分

1. 电线: 电线是线束的主要组成部分，负责传输电流和信号。根据不同的功能需求，电线的材料、直径、颜色和长度会有所不同。

2. 连接器: 连接器用于连接电线与汽车各部件之间的接口，确保电路的完整性和可靠性。

3. 端子: 端子是连接电线与连接器之间的金属接头，通常采用铜材质，保证导电性能和耐用性。

4. 护套和绝缘材料: 线束外部通常包裹有护套和绝缘材料，保护内部电线免受外部环境的影响，如磨损、腐蚀或高温。

三、线束的工作原理

汽车排线线束的工作原理主要围绕电流和信号的传输展开。线束将电力从电池或发电机分配至汽车的各个电气设备，如发动机控制单元（ECU）、照明系统、音响系统、空调等。同时，它还负责信号的传输，如传感器数据、控制信号等。

1. 电力传输

电力通过线束从电源（电池或发电机）传输到用电设备。根据设备的功率需求，电线的规格会有所不同，以确保电流的安全传输。

2. 信号传输

除了电力传输，线束还负责将各类传感器和控制单元的信号传输到相应的处理器或执行器。例如，发动机传感器的信号通过线束传输到ECU，再由ECU根据接收到的信号调节发动机工作状态。

3. 地线管理

线束通常还包括地线部分，确保电气回路的闭合，从而保证系统的正常运行。地线的连接必须牢固，避免因接触不良导致的电路故障。

四、线束设计的重要性

线束的设计直接关系到汽车的性能和安全性。在设计线束时，需要考虑以下因素：

1. 电气负载: 根据各个部件的功率需求，选择合适的电线规格，以避免过载或电压降过大。

2. 路径规划: 线束的路径应避免锐角、磨损部位以及高温区，以延长使用寿命。

3. 绝缘和保护: 选择适当的护套和绝缘材料，以防止外界环境对线束的损坏。

五、线束常见问题及维护

线束虽然设计精良，但在长期使用中可能会出现一些问题，如磨损、老化、短路等。常见问题及维护措施如下：

1. 短路和断路: 由于磨损或接头松动，线束可能出现短路或断路问题。定期检查线束的连接点和外部护套，发现问题及时修复或更换。

2. 老化: 长期暴露在高温或化学物质中，线束材料可能会老化，导致电气性能下降。使用专用工具检测线束的电阻和导电性，判断是否需要更换。

3. 腐蚀: 特别是在潮湿环境中，线束的金属部分可能会发生腐蚀，影响电路的通畅。对于这种情况，可以在连接点涂抹防腐蚀剂，延长使用寿命。

六、线束在未来汽车中的发展趋势

随着新能源汽车和自动驾驶技术的发展，汽车线束的复杂性和重要性也在不断提升。未来的线束将会更加轻便、高效，并且可能会引入更多的光纤通信技术，以满足高速数据传输的需求。

结论

汽车排线线束作为车辆电气系统的核心部分，其设计与维护对于确保汽车的正常运行至关重要。理解其工作原理不仅有助于解决实际问题，还能为汽车的维护和改装提供有力支持。
