掌握五彩色排线的使用技巧

五彩色排线是电子爱好者和工程师在项目中常常会用到的一种连接方式。五彩排线接法以其简便性和灵活性被广泛应用于电路板连接、模块连接等多种场景。本文将为您提供详细的指导，帮助您轻松掌握五彩排线的使用技巧。

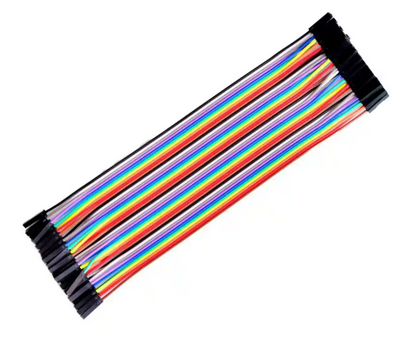

什么是五彩色排线？

五彩色排线通常由多根小线组成，颜色各异，便于识别和管理。其主要用于低电流、低电压的信号传输，广泛应用于Arduino、树莓派等开源硬件项目中。五彩排线接法的灵活性和易用性使其成为连接PCB、传感器和其他电子模块的理想选择。

五彩色排线的基本结构

五彩色排线通常由以下几个部分组成：

1. 线材：通常是PVC或硅胶材质，具有良好的耐热性和绝缘性。

2. 接头：两端可能配有杜邦头等连接器，便于与其他模块接合。

3. 颜色编码：每根小线的颜色不同，方便识别不同的信号线。

五彩排线的常见应用场景

五彩排线广泛应用于各种电子项目中，以下是一些常见的应用场景：

1. 开发板与传感器连接：用于快速连接Arduino、树莓派等开发板与各类传感器。

2. 电路板之间的连接：便于在不同的电路板之间传输信号。

3. 临时电路搭建：适用于原型开发阶段的电路连接。

如何正确使用五彩色排线？

了解五彩排线的结构和应用场景后，接下来我们将介绍如何有效使用五彩排线：

选择合适的排线

选择合适的排线是成功连接的第一步。您需要考虑以下因素：

• 线长：确保排线长度足够连接所需的模块或电路板。

• 线径：根据电流要求选择合适的线径，通常越粗的线径支持越大的电流。

• 接头类型：根据连接对象选择合适的接头类型，如杜邦头、香蕉头等。

正确识别颜色编码

每根小线的颜色代表不同的信号，常见的颜色编码包括：

• 红色：通常代表电源正极（VCC）。

• 黑色：通常代表电源负极或地线（GND）。

• 其他颜色：用于不同的信号线，根据项目需求进行定义。

连接步骤

1. 准备工具：剪线钳、剥线器、焊锡工具等。

2. 处理线材：根据需要剪裁并剥去合适长度的绝缘层。

3. 安装接头：将剥好的线头按照颜色编码连接到对应的接头上。

4. 检查连接：确保所有连接牢固，避免短路或接触不良。

避免常见错误

在使用五彩排线时，需要避免以下常见错误：

• 颜色混淆：确保每根线的连接符合颜色编码。

• 接头松动：确保接头连接牢固，避免因震动或移动而脱落。

• 过度弯折：避免排线过度弯折，以防损坏线芯。

通过以上对五彩排线的深入解析和使用指导，相信您已经能够轻松应对各种电子项目的连接需求。掌握五彩排线的使用技巧，不仅能提高项目的完成效率，还能确保电路的稳定性和安全性。希望本文所提供的技术指导能为您的项目带来帮助。
