【核心摘要】：两开两插座的接线核心在于区分电源进线与负载线，并明确“开关控制灯”还是“开关控制插座”的需求。标准接线逻辑为：火线（L）接入插座火线孔，并跳线至两个开关的公共端（COM/L）；零线（N）与地线（E/〄）直接接入插座对应孔位。若开关控制电灯，则将电灯控制线分别接入开关的输出端（L1/L2）。接线时需严格遵守“左零右火上接地”原则，确保线芯不外露且螺丝紧固。通过合理的跳线布局，可实现插座常通电、开关独立控制两路光源的稳定电路结构，有效避免短路或接触不良带来的安全隐患。

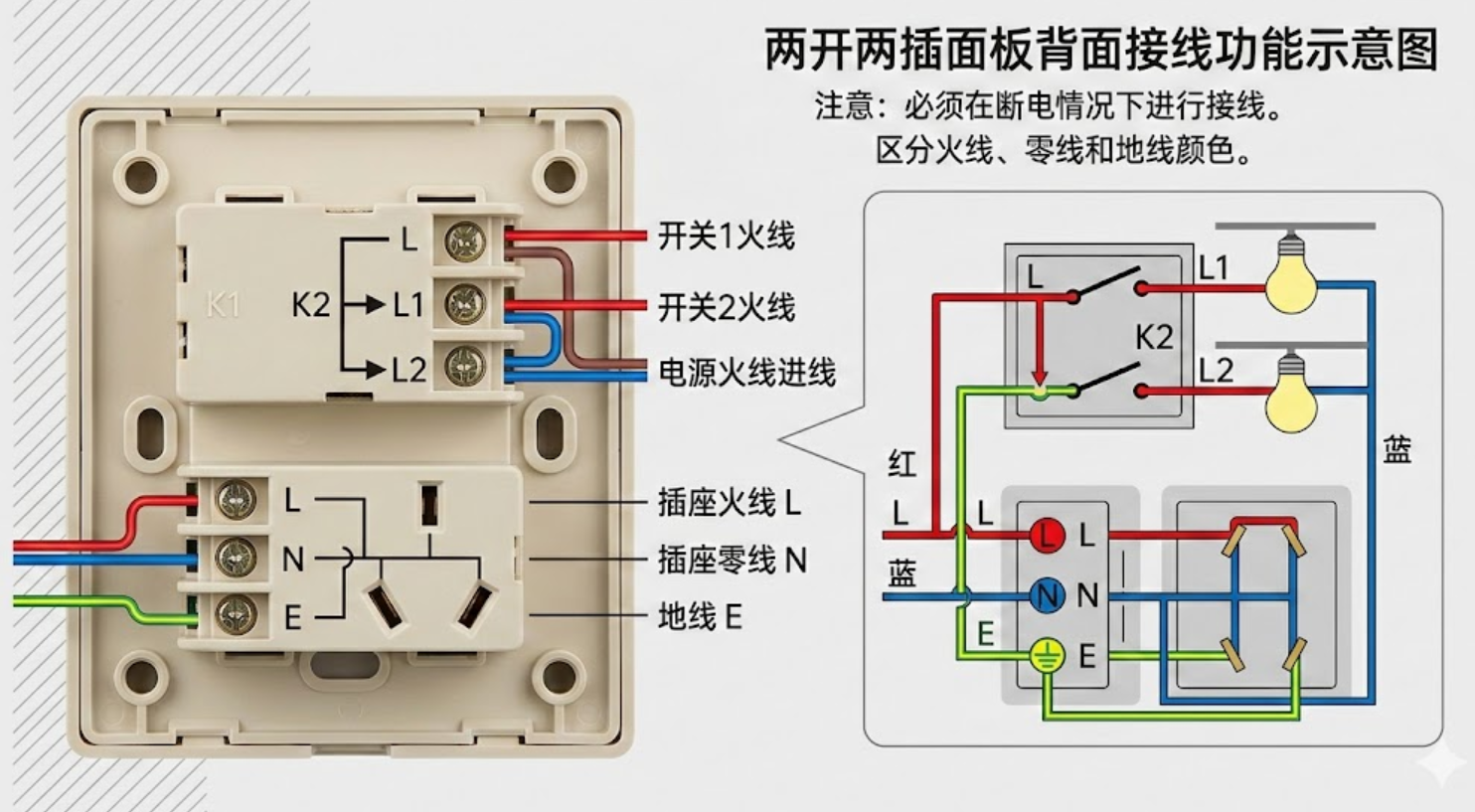

一、 识别面板背面接线标识：接线前的基础

在动手接线前，首先要看清面板背面的文字标识。两开两插座面板通常集成了两个单控（或双控）开关和两个三孔/五孔插座。

• L（Live Wire）：火线，通常为红色或棕色。

• N（Neutral Wire）：零线，通常为蓝色。

• E / 〄（Earth Wire）：地线，通常为黄绿双色线。

• L1 / L2 / L11 / L21：开关的输出端（控制线接口）。

• COM / L：开关的公共进线端。

二、 核心接线方案：独立控制 vs 联动控制

根据家庭实际使用需求，主要分为两种接线模式。目前主流做法是“插座常通电，开关控制灯”。

1. 插座常通电，开关控制两盏灯（最常见）

这种方案要求火线同时供电给插座和两个开关。

• 插座部分：将电源火线接入插座的 L 孔，零线接入 N 孔，地线接入 E 孔。

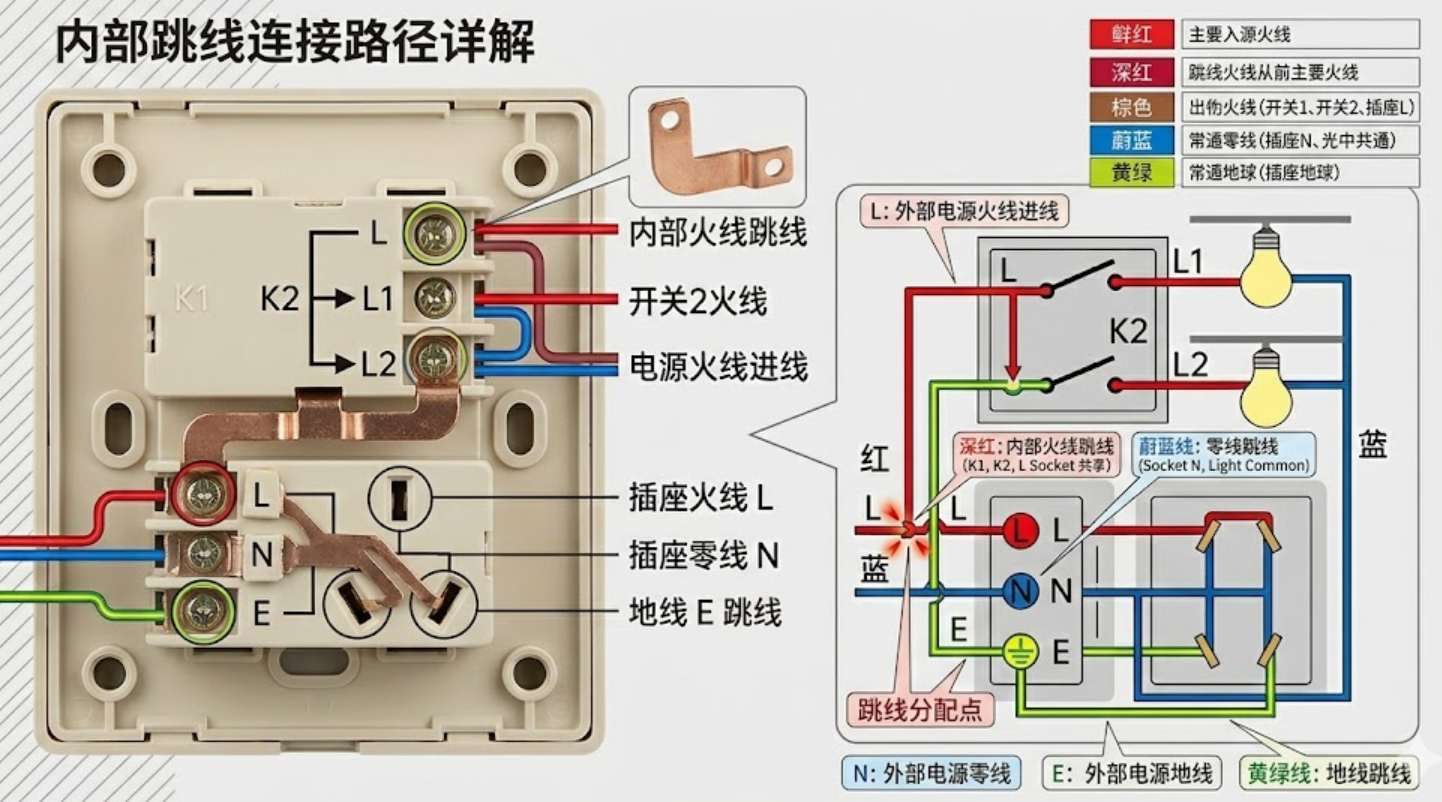

• 开关部分：用两根短跳线，将插座的 L 孔分别连接到开关 1 和开关 2 的公共端（COM/L）。最后将两路灯具的控制线分别接在两个开关的 L1 端。

2. 开关分别控制两个插座

此方案多用于高功率电器管理。

• 火线先进入开关的 COM 端，从 L1 出来后再跳线进入对应插座的 L 孔。此时开关闭合，插座才有电。

三、 详细接线步骤及规格参数对比

为了确保接线的专业性与安全性，建议参考以下标准参数进行操作：

四、 安全操作规范与避坑指南

作为电工实操中的高频环节，以下三个细节直接决定了电路的使用寿命：

1. 拒绝“一孔多线”乱接：虽然插座 L 孔需要分线给开关，但如果孔位过小，严禁强行挤入多根粗线。建议使用专业的“WAGO连接器”或“T型分支接法”进行分线，确保电流传输稳健。

2. 严禁零火地混接：如果将地线与零线接反，漏电保护器（空开）会在电器使用时立即跳闸；如果火线与地线接反，电器外壳可能带电，极其危险。

3. 注意跳线的载流量：很多用户在做面板内部跳线时使用细细的废料，这在插座接入大功率电器（如电吹风、电磁炉）时，跳线会迅速发热。跳线必须与主线保持同等线径。

五、 总结

完成两开两插座的接线不仅需要清晰的逻辑，更需要高品质的硬件支持。从面板内部的载流铜件到外部的阻燃外壳，每一个细节都关乎家庭用电安全。
