　　本文主要介绍一种基于AUTOCAD 和VB的汽车线束软件设计辅助开发方法， 包含了图纸格式和VB 的应用。该方法能提高线束设计品质和开发效率， 降低开发成本。

　　线束设计开发工作主要由原理设计、3D设计、2D设计以及基础物料选型开发组成。在设计过程中，各部分之间信息的正确传递是重要环节。本文以AUTOCAD制图为基础，使用图块对线束组成元件进行分类和格式设计，通过VB引用AUTOCAD的接口函数来实现图纸信息的提取，同时利用Windows自带的函数库，设计用户对话操作框，利用VB程序实现信息交互、信息校核等工作，最后通过Excel输出结果。

　　1 图纸组成以及元件格式

　　1.1 原理图纸

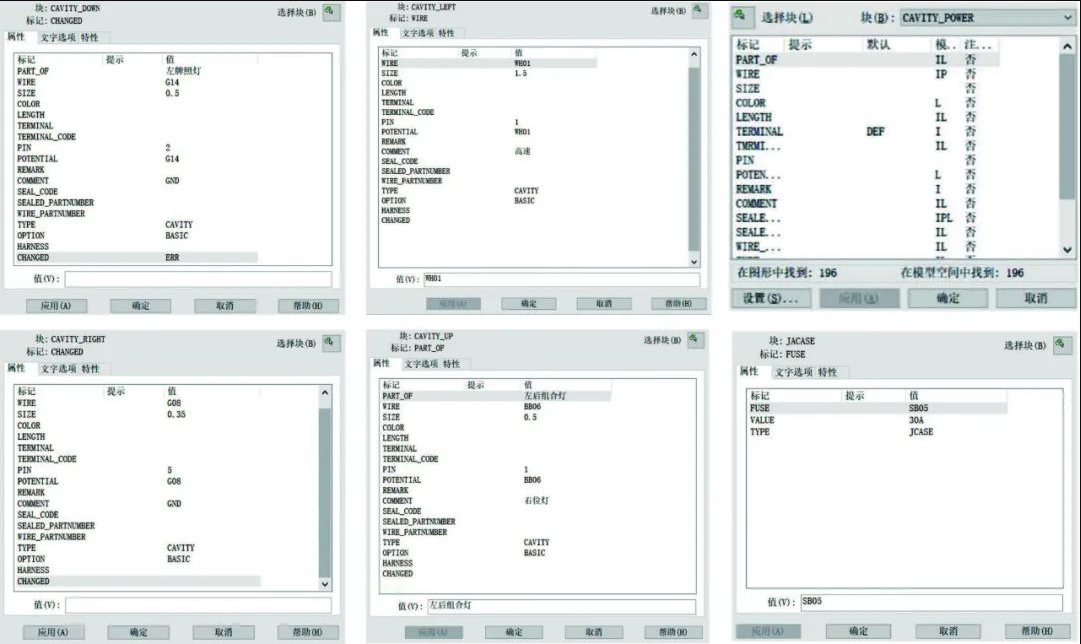

　　本文中原理图纸设定了CAVITY和FUSE块，根据制图版面需求，将CAVITY细分为4种区分方向，使得图面外观一致。CAVITY块的分类示意如图1所示。

　　图1 CAVITY块的分类示意图

　　1.2 线束、拓扑图纸

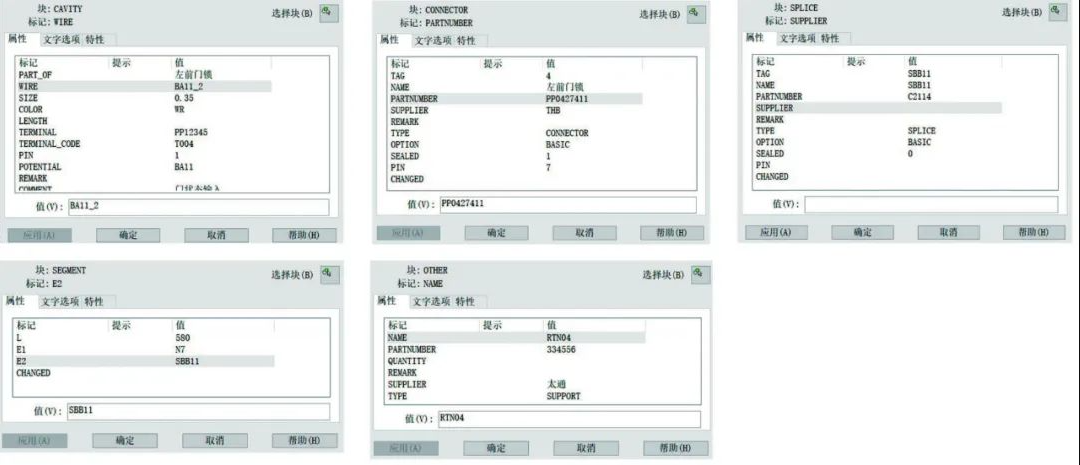

　　线束产品组成元件种类较多，本文对元件种类进行简化，便于后续的设计计算。将线束图纸中的元件简化为5种，分别为CONNECTOR、CAVITY、SPLICE、OTHER、SEGMENT。CONNECTOR用于填写护套信息;CAVITY用于记录导线有直接关联的信息;SPLICE由于其特殊性，单独设计，主要用于记录导线和后续的分割线束段的长度定位;SEGMENT不是具体物料，主要用于后续长度计算。图纸中产品组成元件简化示意如图2所示。

　　图2 图纸中产品组成元件简化示意图

　　CONNECTOR包含10个属性参数值，CAVITY包含18个属性参数值，SPLICE包含10个属性参数值，OTHER包含7个属性参数值，SEGMENT包含4个属性参数值。属性参数的设置，标记栏内容格式化固定，值的内容部分由设计输入。其它属性部分由后续通过设计计算自动填写。标记栏的名称和块属性的数量、顺序是程序编写先决条件，程序的编写和计算运行是以此为基础进行。

　　线束图纸和拓扑图纸的组成元件相同，只在程序处理时输出不同的需求结果。

　　2 图纸设计和信息提取

　　2.1 原理图纸设计

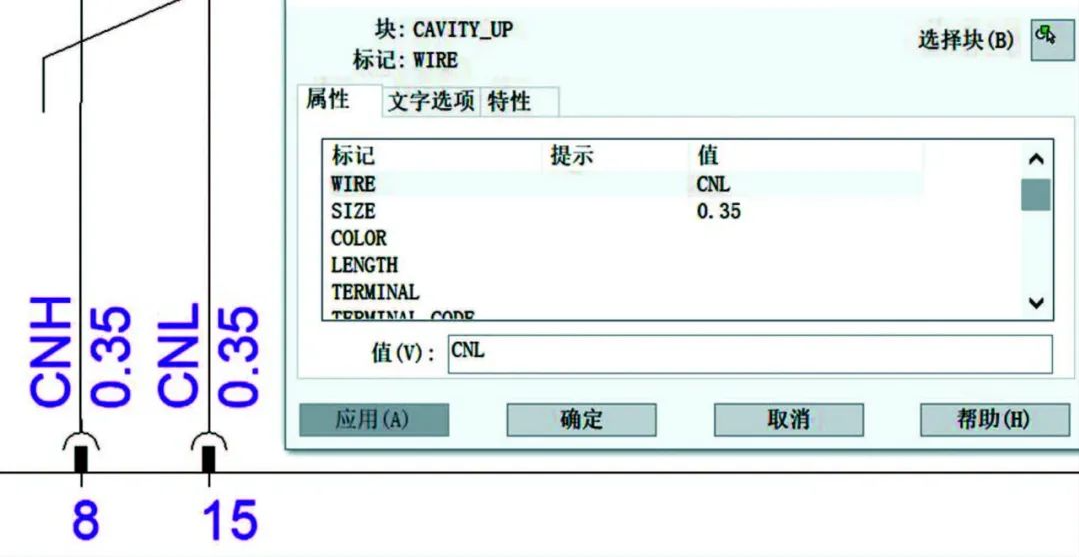

　　原理图在图形化基础上，增加CAVITY块来标识用电器的针脚，如图3所示，将用电器的针脚信息转化入原理图CAVITY块属性中，在原理图中设计电势、线径、系统连接关系。

　　图3 图纸设计标识

　　2.2 线束和拓扑图纸设计

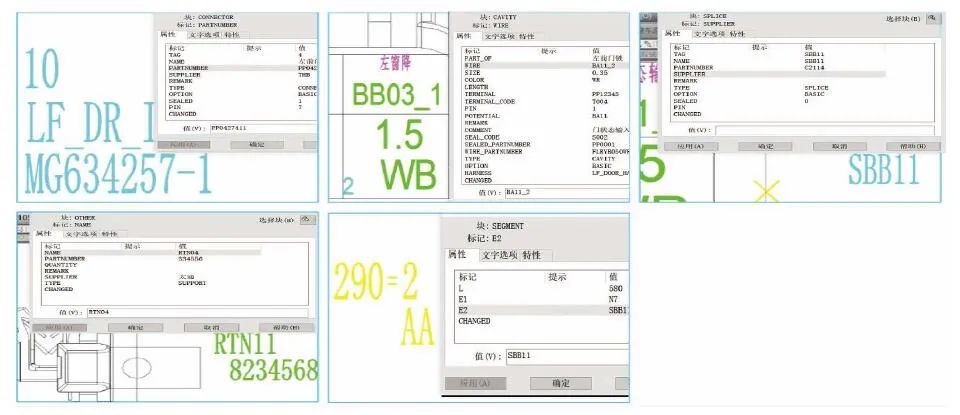

　　线束图纸在图形化基础上，将CONNECTOR、CAVITY、SPLICE、OTHER、SEGMENT转化入图形中，如图4所示。

　　图4 图纸信息转化

　　拓扑图同线束图，仅在设计时要求明确线束分段归属，以便于分析各个线束总成之间的INLINE需求。

　　2.3 数据提取

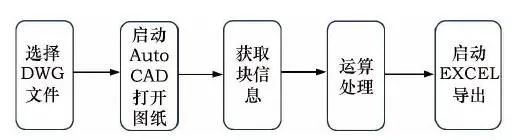

　　遵循以上基本格式要求进行VB程序开发和数据提取。块的设计可根据自身需求进行增加、减少、更改。以设定好的块格式为基础，进行程序开发，以读取需要的数据。以物料导出为例，概要流程图如图5所示，重点利用AUTOCAD内置接口函数读取块信息。

　　图5 物料导出流程示意图

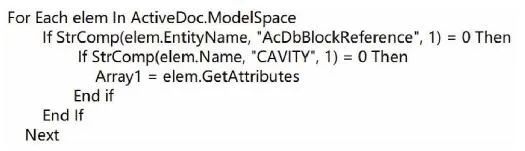

　　以读取CAVITY属性为例，代码如图6所示。将读取的信息写入数组，最后根据设计需要，进行算法设计，以获取需要的结果。

　　图6 读取CAVITY属性代码

　　3 实际用例

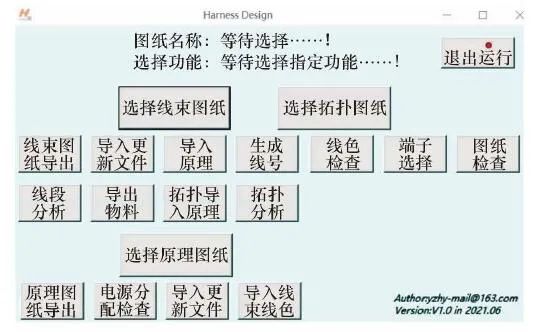

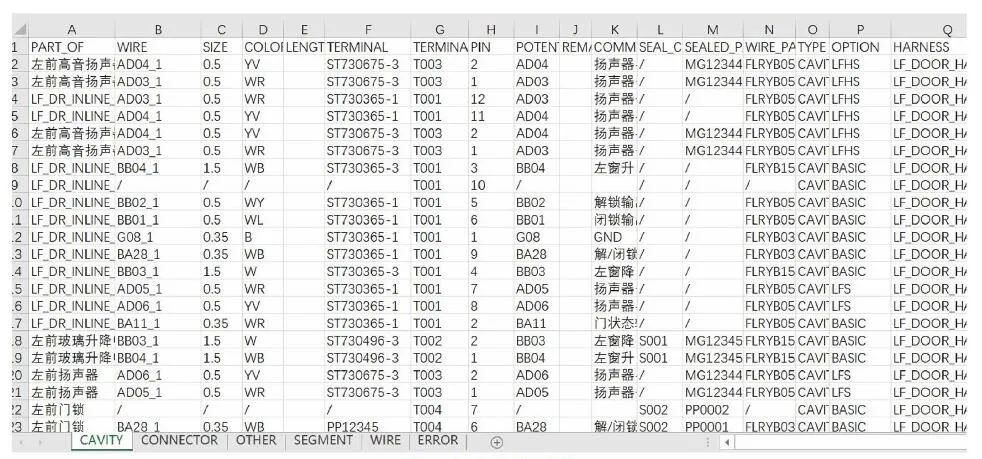

　　结合本文以上描述，分析具体应用操作。如图7所示的软件界面，在获取图纸输入的信息后，可进行定制需求操作。如检查规则制定和自动化检查，信息导入导出的数据交互。数据分析方面，如线色优化、线束段导线组成等。掌握了基本方式方法，即可根据自身的需求拓展定制开发。图8为导出的物料BOM示意。

　　图7 软件界面

　　图8 物料BOM示意

　　4 结语

　　随着汽车电器智能化和功能配置客制化的不断发展，线束设计的挑战在不断增加，项目需求开发效率和品质不断提高，成本不断降低。为灵活应对行业自身的快速发展和开发者自身的需求变化，自动化开发势在必行，拥有一套可以自身定制和开发的工具就显得尤为重要。在自动化开发的道路上，我们仍需不断学习和探索，希望本文能带来新的启发和创造。
