摘要

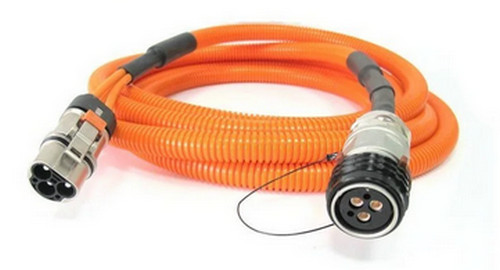

新能源高压线束是新能源汽车电气系统的关键部件，主要由导线、绝缘材料、屏蔽层、护套、接插件、绑扎材料和抗拉材料组成。本文详细解析了每个组成部分的功能和特点，帮助您全面了解高压线束的构造和作用，确保高效、安全、稳定的电流传输。

1. 导线（Conductors）

导线是高压线束的核心组成部分，通常由高纯度的铜或铝制成。这些导线需要具备良好的导电性能和机械强度，以确保电流的高效传输和耐久性。

2. 绝缘材料（Insulation Materials）

绝缘材料包裹在导线外部，用于防止电流泄漏和短路。常用的绝缘材料包括聚乙烯（PE）、聚氯乙烯（PVC）和交联聚乙烯（XLPE），它们具有良好的耐热性和耐磨性。

3. 屏蔽层（Shielding Layer）

屏蔽层用于减少电磁干扰（EMI），提高电路的稳定性。通常采用编织铜网、铝箔或导电聚合物材料，以屏蔽外界电磁干扰和内部电磁辐射。

4. 护套（Sheath）

护套是覆盖在线束外部的保护层，主要用于防止机械损伤、化学腐蚀和环境影响。常用材料包括热塑性聚氨酯（TPU）和聚酰胺（PA），它们具有良好的柔韧性和耐磨性。

5. 接插件（Connectors）

接插件用于连接线束与其他电子元件或设备，保证电流的传输和信号的稳定。高质量的接插件需要具备良好的导电性、稳定的机械性能和耐久性。

6. 绑扎材料（Binding Materials）

绑扎材料用于固定和整理线束，防止导线在使用过程中发生缠绕和磨损。常用的绑扎材料有尼龙扎带和热缩管，它们具有良好的耐热性和耐磨性。

7. 抗拉材料（Tensile Strength Materials）

为了增强线束的机械强度和耐久性，常在线束中加入抗拉材料，如芳纶纤维和玻璃纤维。这些材料具有高强度和轻量化的特点，能有效提高线束的使用寿命。

结论

新能源高压线束的主要组成部分包括导线、绝缘材料、屏蔽层、护套、接插件、绑扎材料和抗拉材料。每个组成部分都具有特定的功能，共同保证线束的高效、安全和稳定运行。
