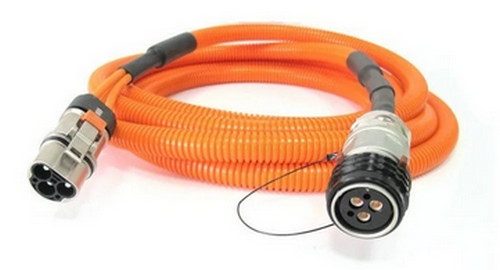

汽车线束是汽车电路的主要组成部分，是电路网络的载体。作为车辆电器元件的桥梁，高压线束在电动汽车中扮演着电力和信号传输的重要角色。根据不同电压等级，高压线束被用于汽车内外部的电力连接，尤其在配电盒内，它们能高效传输电能并屏蔽外界信号干扰。高压连接系统主要由高压线束和连接器组成，广泛应用于DC/DC转换器、水暖PTC充电机、风暖PTC、直流充电口、动力电机、维修开关、逆变器、动力电池等部件。高压线束对新能源汽车的高压系统至关重要。

高压线束的加工、检测与实验设备

加工生产设备

1. 裁线与剥皮一体机：这种设备多见于瑞士、德国和日本品牌，能优化导线的偏心度。

2. 刷屏蔽与切屏蔽设备：用于处理屏蔽层。

3. 裁套管与波纹管设备：在裁波纹管时尽量裁在纹峰上，以保护导线免受划痕。

4. 各类压接机：从2T到20T不等，用于端子压合。

5. 烘热缩管或护套设备：用于加热收缩管或护套。

检测与实验设备

高压线束的基本实验要求包括推拉力测试、冷热冲击实验、产品跌落测试、电性能测试和防水测试。所需设备和平台也属于基本配置。每家公司会根据客户需求、自身发展和市场定位增添设备或管理体系。

高压线束的加工工艺流程

高压线束的加工工艺流程涉及多个环节。对于低压ABS线束，注塑工艺可以确保产品质量高。这一工艺是否适用于高压线束加工，是一个值得关注和研究的问题。

工艺控制要点

高压线束在连接器上的温升较高会降低安全特性甚至造成损坏。主要原因有两方面：

1. 环境因素：例如布置位置受部件温度影响或处于密封舱内。各厂家连接器的工作温度范围通常为-40℃~125℃（最高可达175℃）。

2. 连接器自身发热：发热原因包括板端连接点、线端连接点和中间插合点。接触电阻越小越好，意味着电损耗越小、压降越小，端子的寿命也更长。

压接的好坏直接影响接触电阻的大小，仅通过拉脱力等条件判定压接可靠是不够的，必须做详细的端子镜像切片试验。板端连接通常是通过铜排螺栓连接，建议采用防松设计的螺栓，防止振动松脱而增大接触电阻。中间插合点接触则依赖于内部接触件，选择时需考虑插拔寿命、镀层、电性能稳定性等。

屏蔽要求

高压系统的屏蔽应系统级考虑布置合理性，高压电缆和连接器需具备360°屏蔽层，并与电缆屏蔽层有效连接，确保整个连接长度的屏蔽功能。屏蔽连接接触电阻应小于10mΩ。

常见问题及异常案例分析

某电动汽车使用的高压连接器出现问题：三相高压插件阻值异常上升导致局部高温，塑件烧融。问题原因多为公端子连接不良、母端子连接不良或接触件接触不良。具体表现为压接电阻上升，导致接触电阻加大，形成恶性循环。解决问题需从连接器性能的根源考虑。
